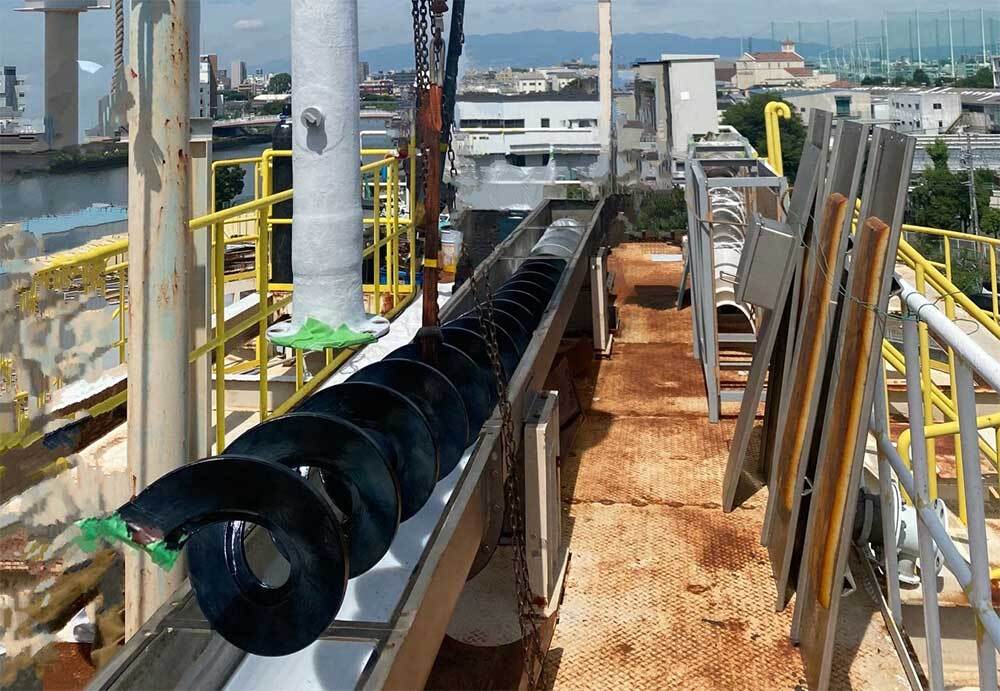

シャフトレス・スパイラル・コンベヤ（無軸スクリューコンベヤ）とは
無軸スクリューコンベヤはその名の通り、スクリューに軸がないコンベヤです。
元々は動物の骨や皮等の廃棄物を搬送するために開発され、搬送物の臭気や付着による閉塞に対して問題を解決してきました。

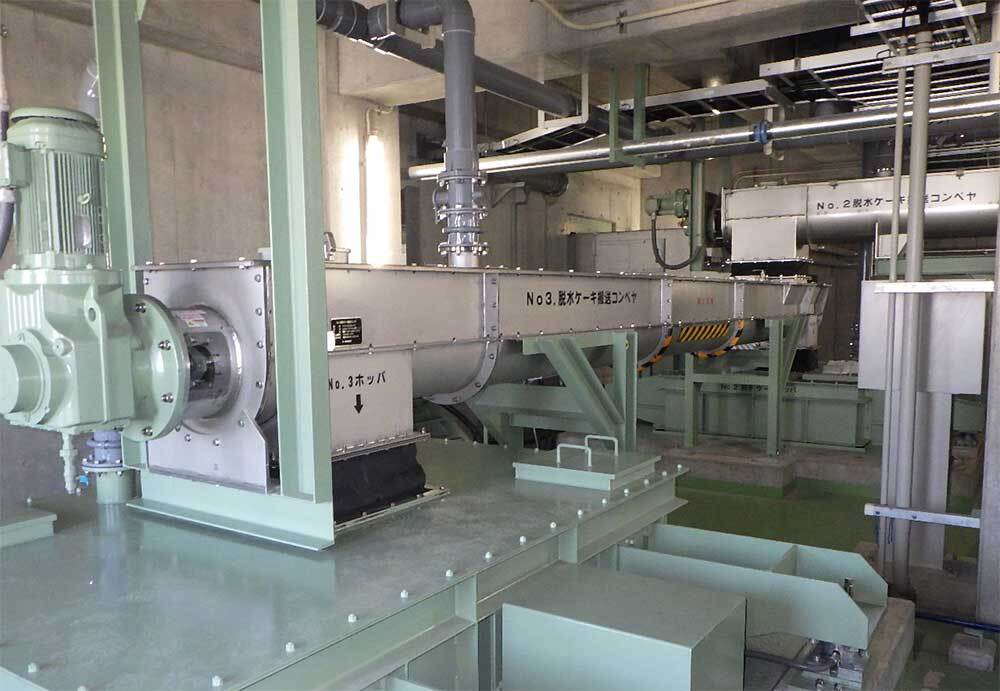

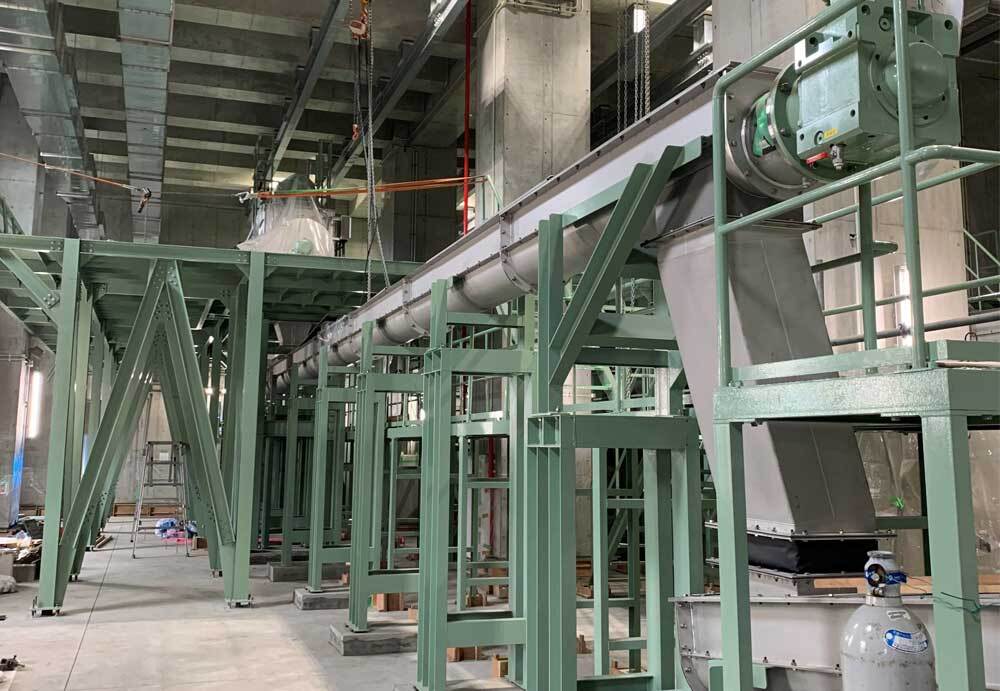

国内では下水処理場の脱水汚泥搬送用として採用され、実績を増やしております。
構造と原理

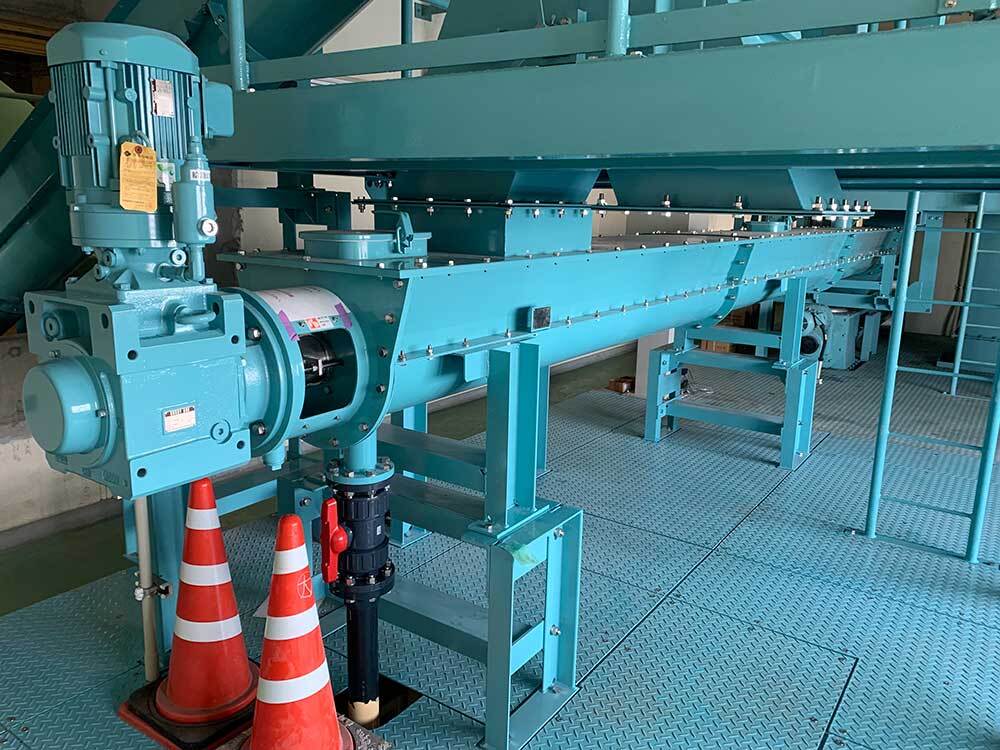

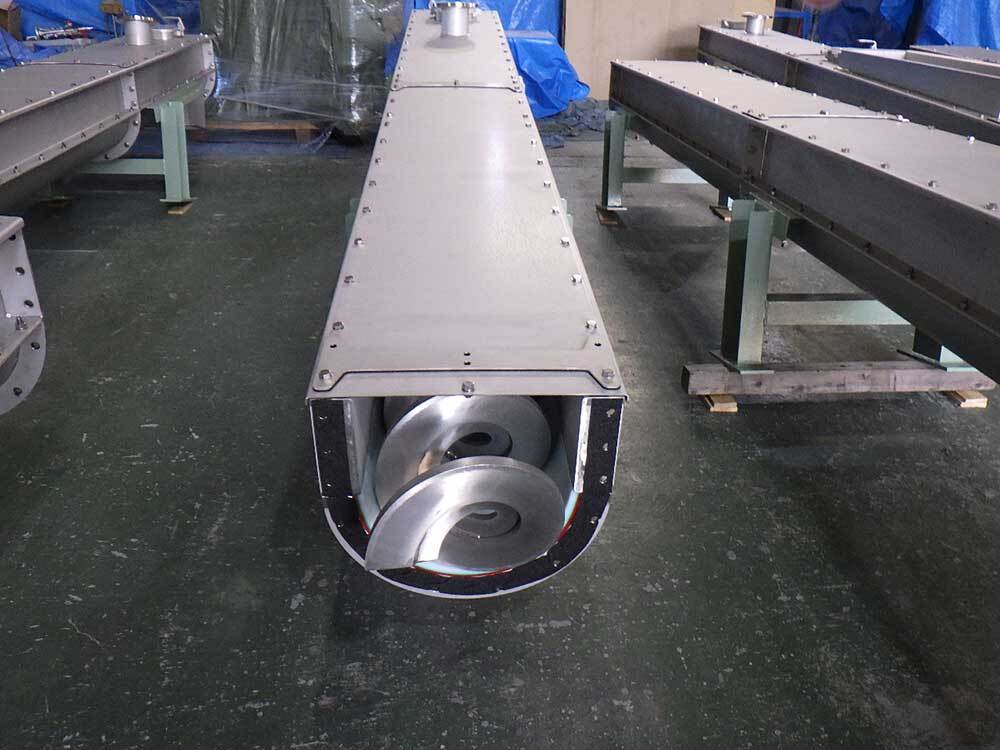

無軸スクリューコンベヤは駆動部、ケーシング（トラフ）、スクリューから構成される非常にシンプルな構造です。

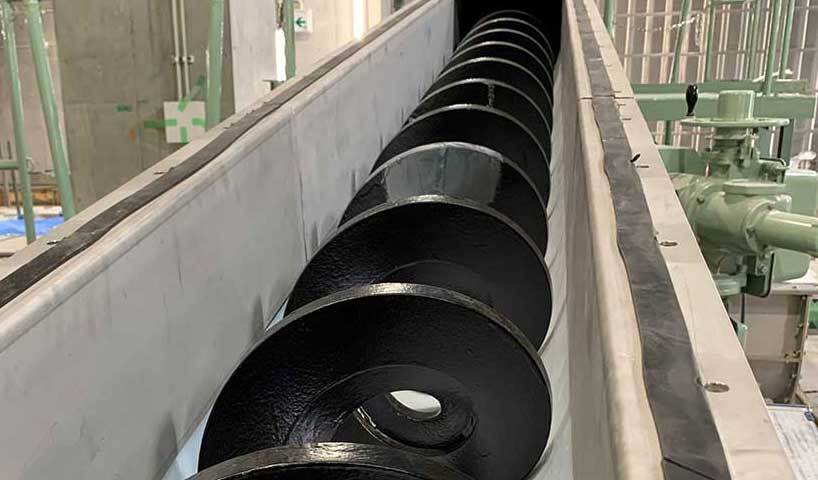

トラフ内に設置された樹脂ライナー上をスクリューが低速で回転することで搬送物を運びます。
搬送部はトラフにて密閉構造となるため回転部に手が入らない等安全面にも優れています。
スクリューは高張力鋼製が標準であり、耐摩耗、高強度搬送を可能としています。

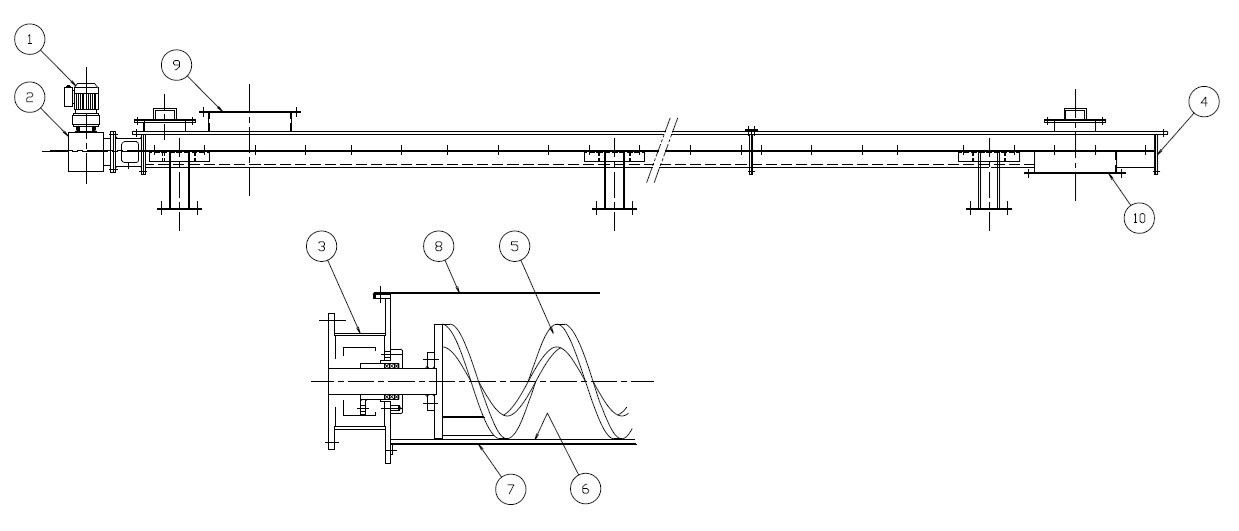

名称と機能
①電動機 | どのメーカー様の電動機でも対応出来ます |
|---|---|
②減速機 | 主にサイクロ減速機・ギヤ減速機を使用します |
③管台 | SUS304・SUS316・STPG |
④エンドプレート | SUS304・SUS316・SS400＋塗装 |
⑤スパイラル羽根 | 高張力鋼・SUS304・SUS316 |
⑥ライナー | 超高密度ポリエチレン・SUS304・SUS316・高張力鋼 |
⓻トラフ | SUS304・SUS316・SS400＋塗装 |
⑧トラフカバー | SUS304・SUS316・SS400＋塗装 |
⑨投入口 | SUS304・SUS316・SS400＋塗装 |
⑩排出口 | SUS304・SUS316・SS400＋塗装 |
無軸スクリューコンベヤの特徴
軸がないため機器をコンパクトにすることができ、付着性の高い搬送物を搬送した際も閉塞の可能性が少なく、ひも状の搬送物に対しても絡みにくいという特徴があります。
また、スクリュー端部（反駆動側）にベアリングの設置が不要の片持ち構造であり、
１台で最大30mまで搬送可能※1、
後段の機器に直接接続する事が可能です（レイアウトフリー）。
無軸スクリューコンベヤは水平設置（0°）の他、～30°までの傾斜設置および垂直設置（90°）が可能です。※2
スクリューは滑りの良い超高分子量ポリエチレン製ライナー上を低速で回転しているので低騒音です。
また、密閉構造の為搬送物の飛散・臭気漏れもありません。
コンベヤは構成部品点数が少ないため故障が少なく、日常点検も目視確認、電流値確認程度であるため日々のメンテナンス労力を大幅に削減することが可能です。
※1 8m以上の機種は分割での納入となります。お客様にて機器を設置頂いた後に、弊社にてSVを派遣、溶接にてスクリューを接続致します。
※2 搬送物性状によりますので別途ご相談をお願い致します。

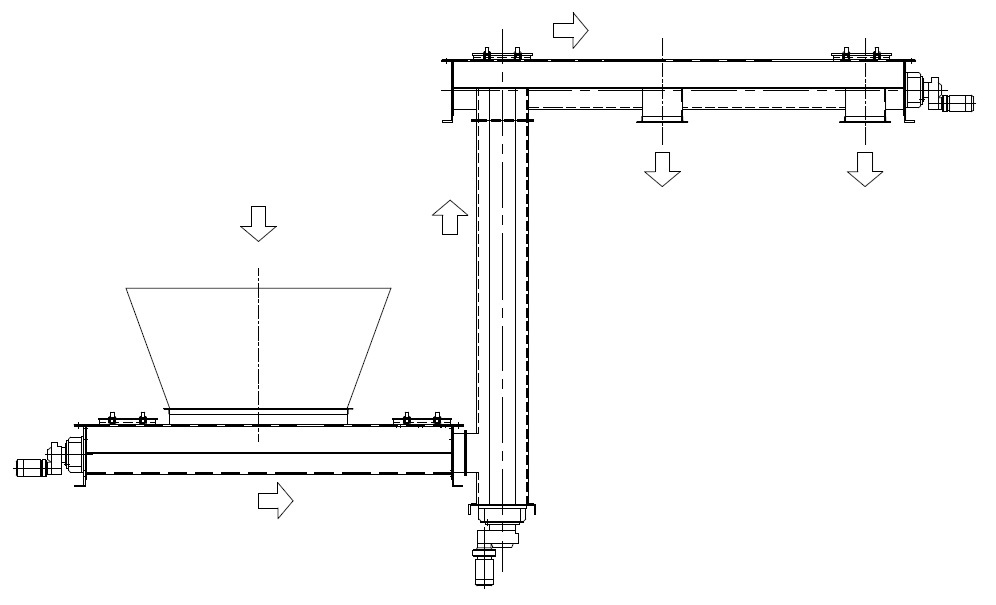

組み合わせ例
- ホッパーからの切り出し
- 押し込み接続
- 垂直搬送
- 押し込み接続
- 引き搬送
- 分配排出
ワム・ジャパン株式会社 会社紹介
WAMグループは1968年創業、イタリアのモデナに本社を置く会社で、粉体、排水に関わる広範な機器の開発・製造を続けております。
ヨーロッパ各国をはじめ、インド、中国等のアジア各国、アフリカ大陸、南北アメリカ大陸、中近東等の世界中に営業拠点を開設しており、日本国内では1995年にワム・ジャパンを立ち上げ国内における機器在庫や部品在庫を充実させお客様への支援体制を充実させております。

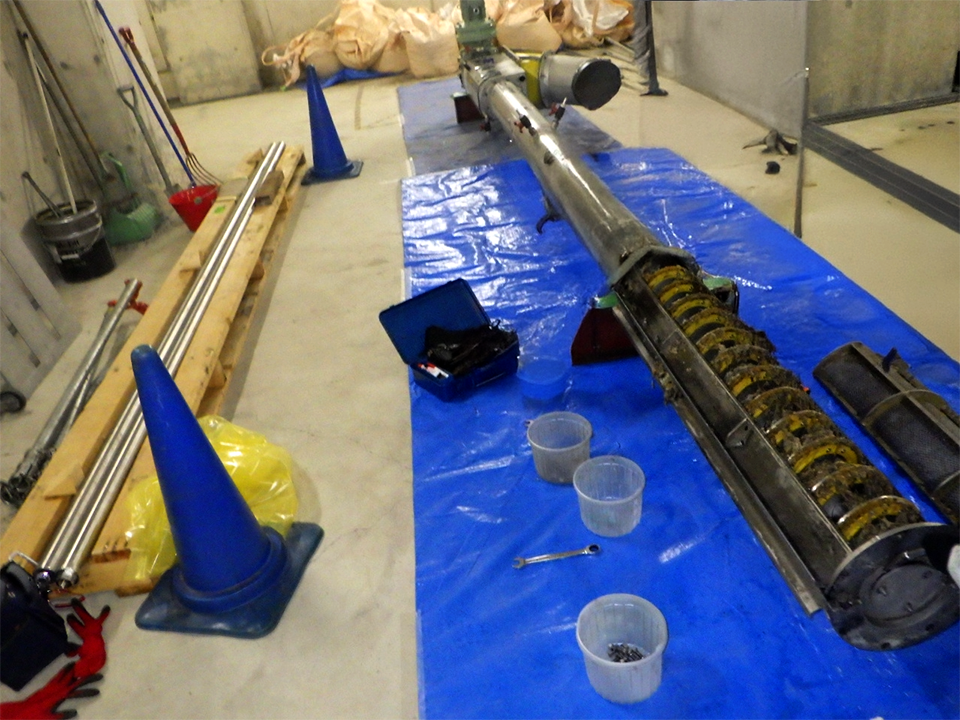

株式会社SSCでは、ワム社製品の点検・修繕を行っております。
ワム社製製品 一例紹介

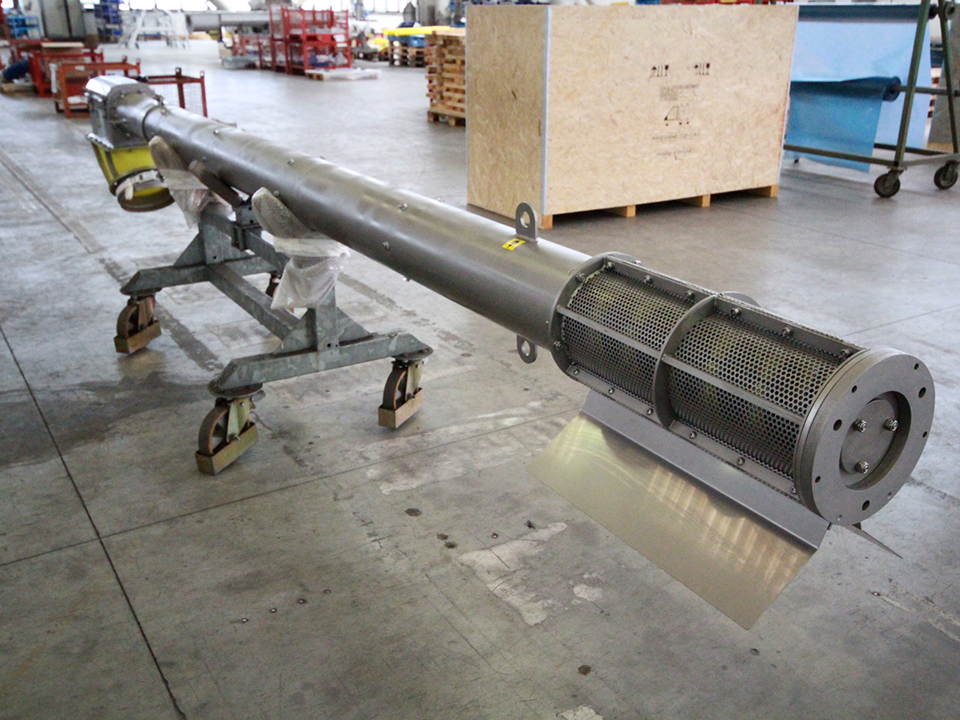

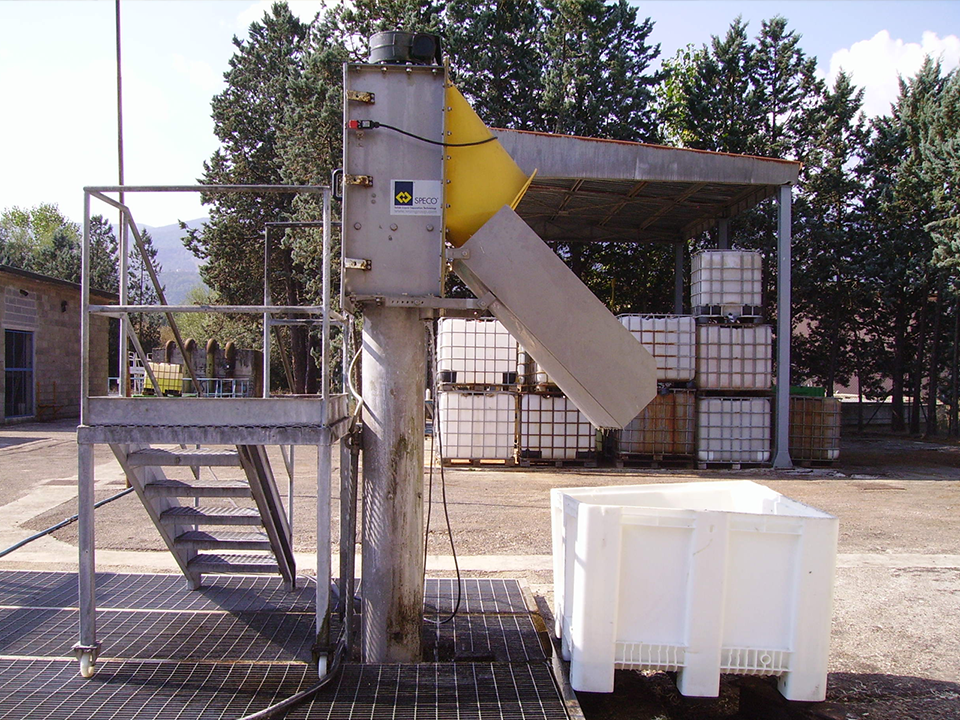

垂直式固液分離スクリュー「GCV」
対応分野
- 下水処理場
- 浄水場
- 工場排水
youtubeは傾斜配置のGCEとなります。
※掲載されている写真・動画等の著作権はすべてWAM社に帰属します。
排水路に設置したスクリーンにより固形物を捕集し、スクリーン内部に設置されたスクリューによりスクリーンの洗浄、固形分を系外に排出するスクリーンです。
下水処理場のし渣、食品加工工場排水の野菜くずや工場内側溝の落ち葉等、様々な固形分に対応する事が可能です。
垂直以外にも傾斜取付（GCE、GCP）等、現場に合わせたレイアウトが可能です。

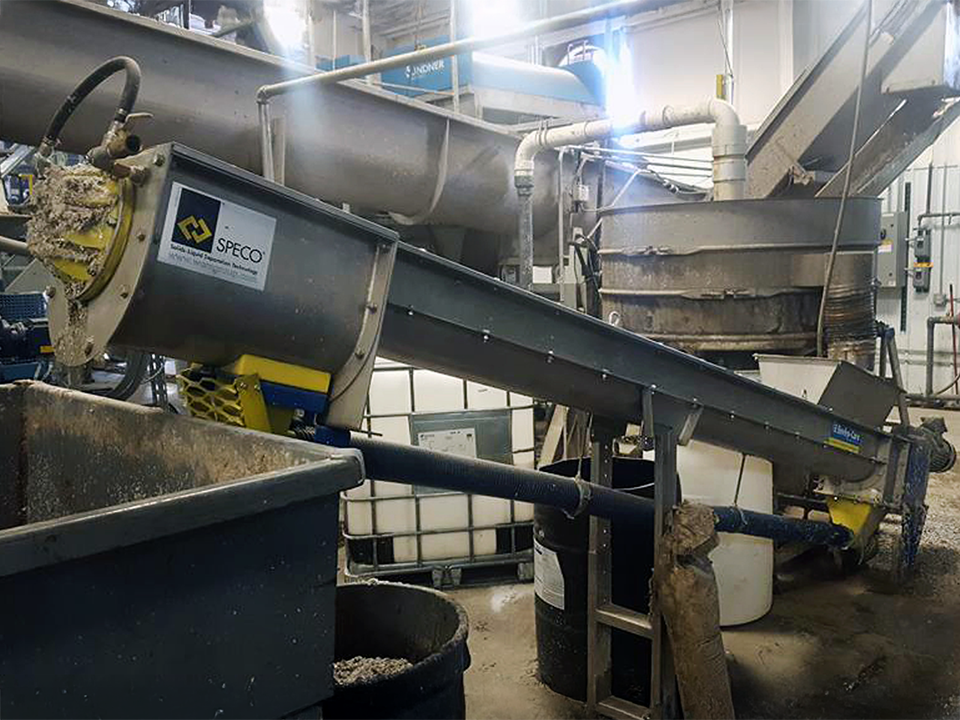

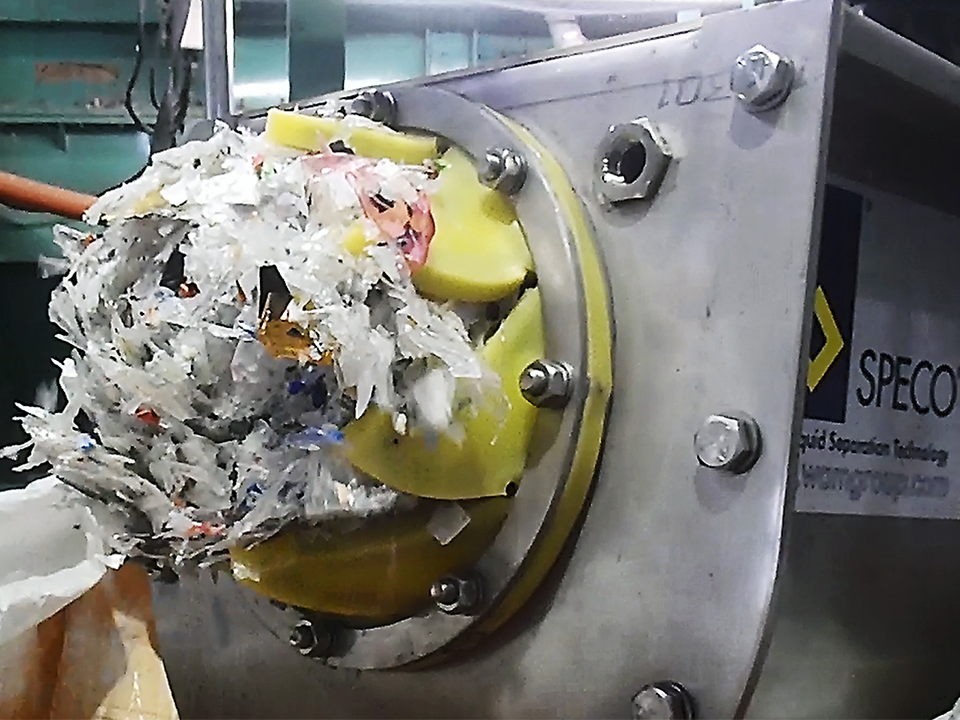

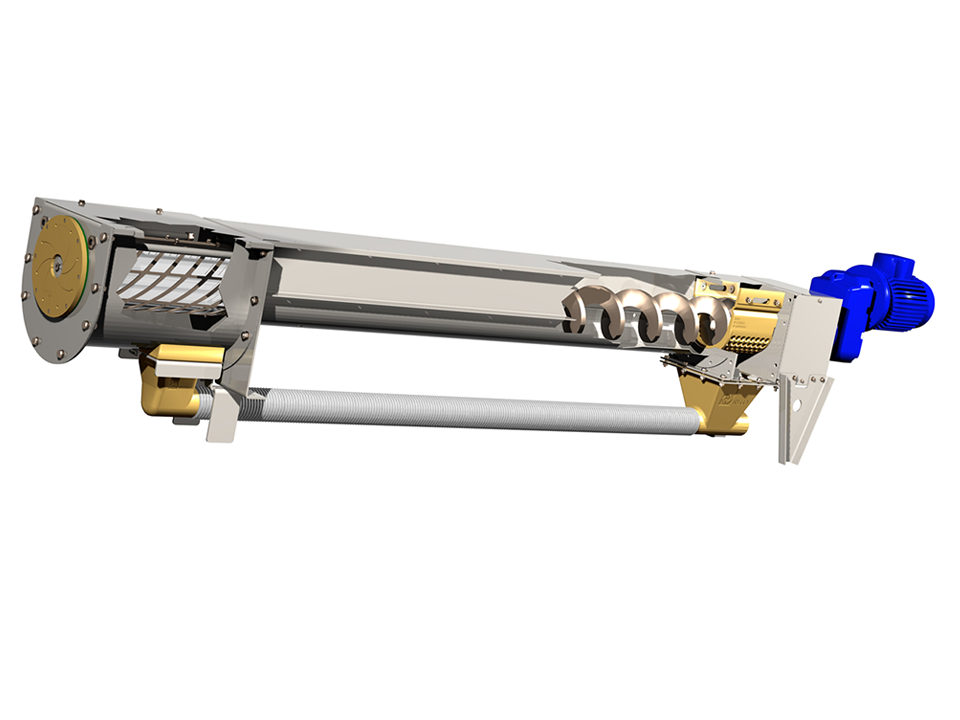

固液分離/搬送/圧縮スクリューコンパクタ「CPS」
対応分野
- 樹脂リサイクル
- 畜産排水
- 製紙排水
- 食品工場排水
※掲載されている写真・動画等の著作権はすべてWAM社に帰属します。
樹脂リサイクル、畜産糞尿処理や食品工場排水中の固形物を搬送・減容する事が可能です。
構造は簡単で傾斜した機器内を搬送物が通る際に水分が分離、その後ダイヤフラムに搬送物を押し付けて圧力をかけ絞ることで水分を減らした状態で機外へ排出する事ができます。

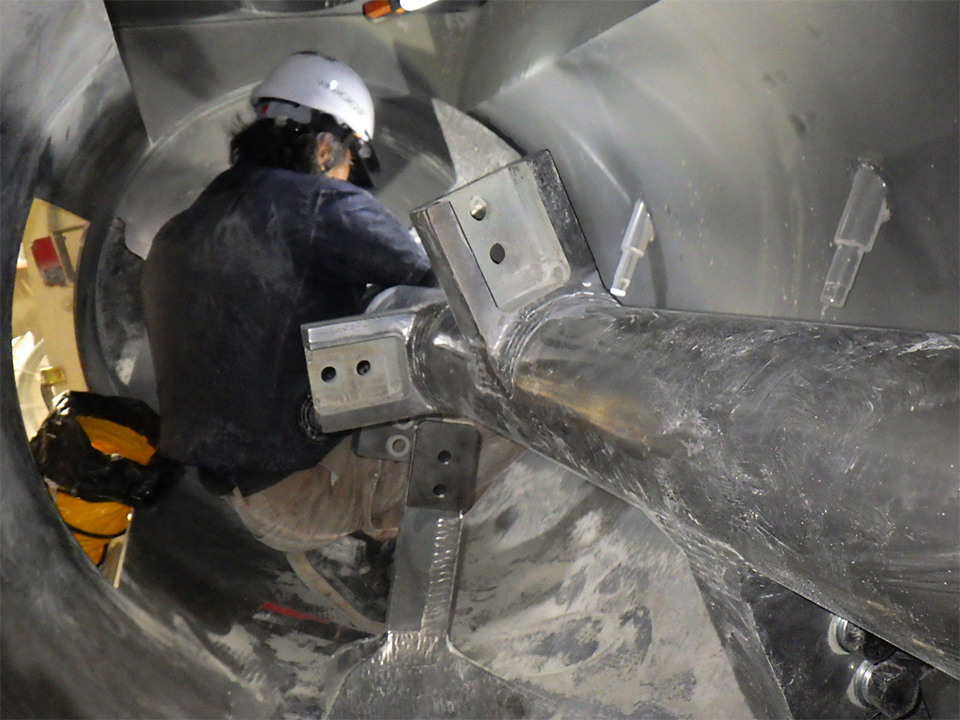

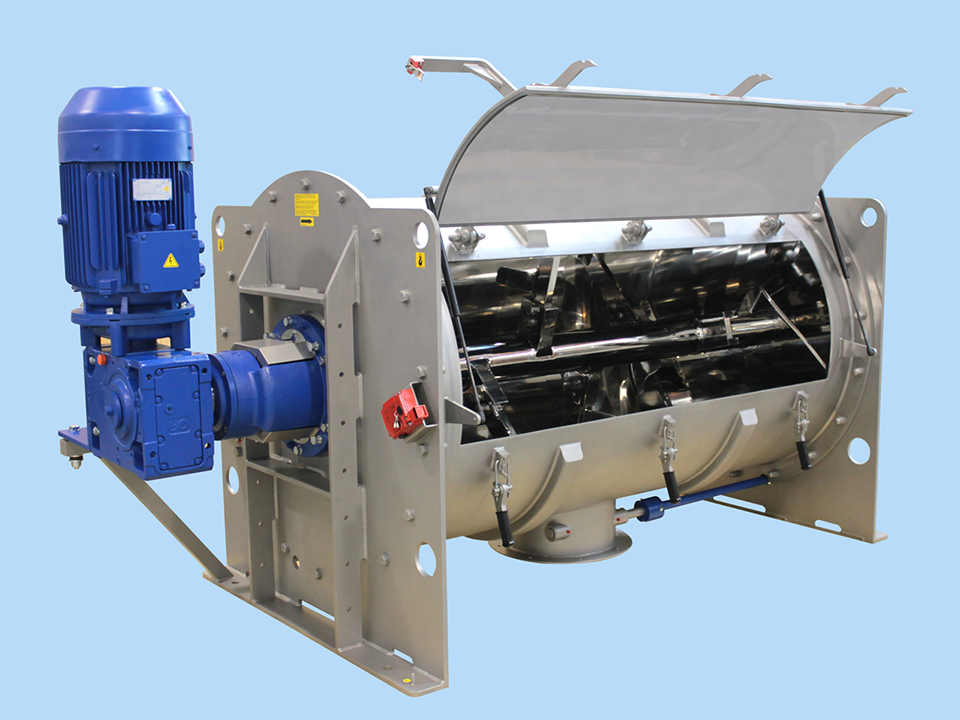

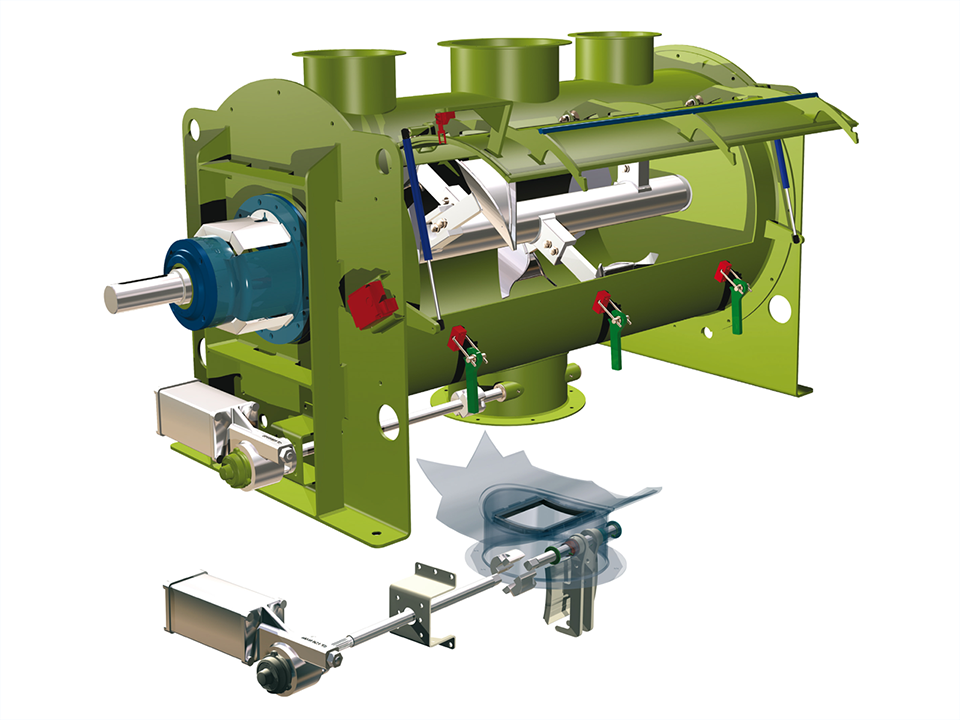

粉体用バッチミキサー「WBH」
対応分野
- 食品
- 建材
- そのほか粉体全般
※掲載されている写真・動画等の著作権はすべてWAM社に帰属します。
粉体同士の混合や粉体に液体を添加した混合、泥状または低粘度ペーストを混合する装置です。 混合ツールの特殊な形状と位置・回転速度の組合せにより粒子径・比重の異なる製品を短時間で高い精度で混合する事が可能です。 また、排出ゲートを大きくとることで短時間での排出、製品残留防止に寄与しております。

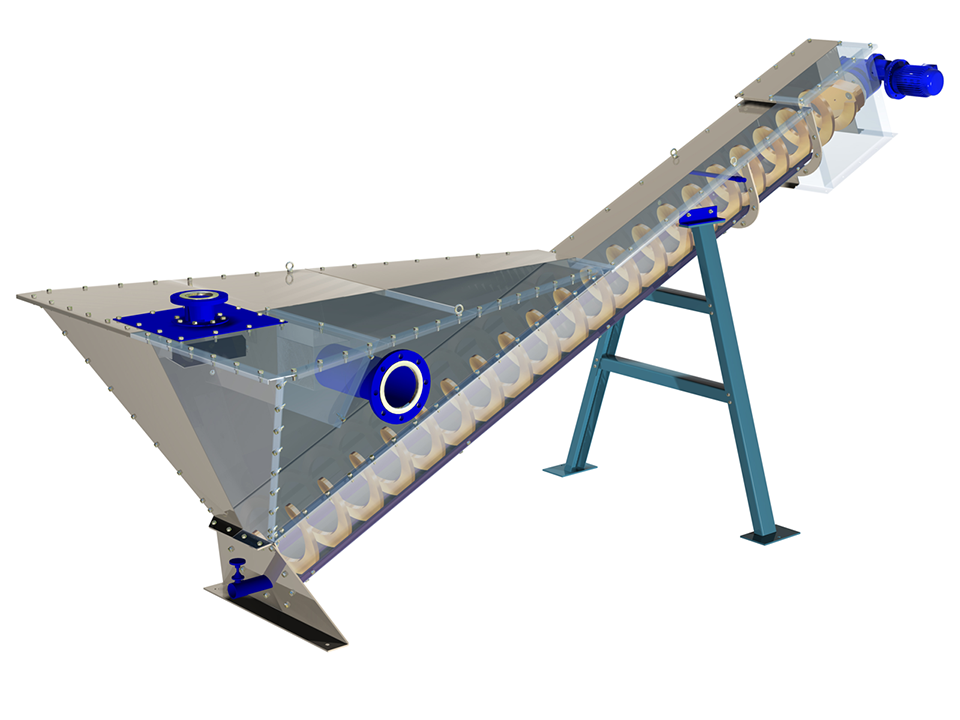

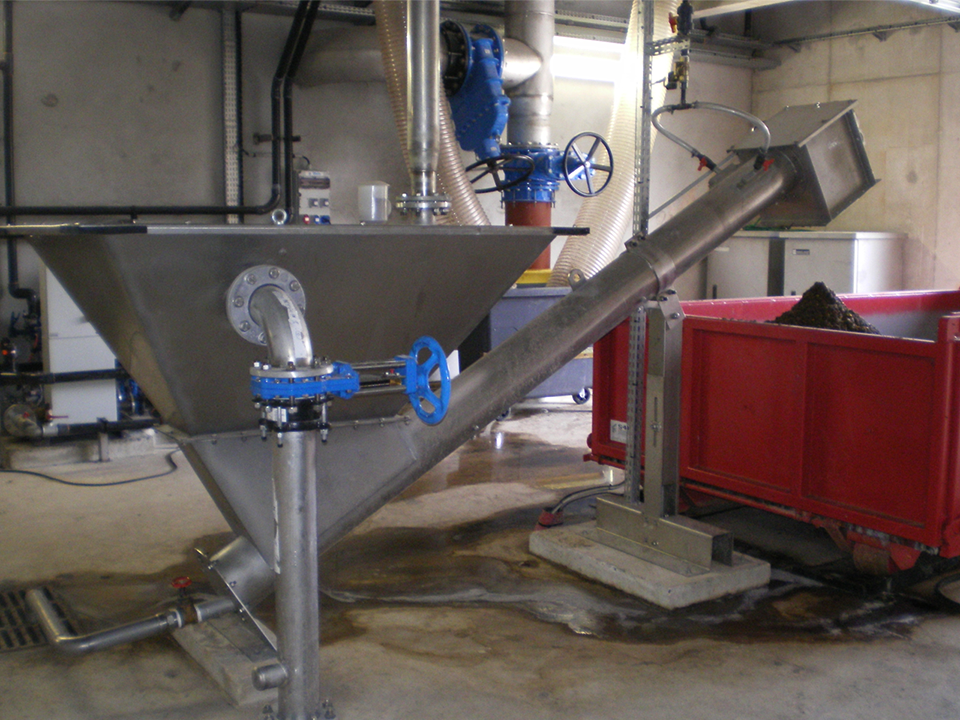

沈砂分離機グリットセップ「DS、FGC」
対応分野
- 下水処理場
- 浄水場
- 工場排水
youtubeは省スペース型のFGCとなります。
※掲載されている写真・動画等の著作権はすべてWAM社に帰属します。
排水から砂などの比重の重い固形分を分離する為の製品です。
排水をコンベヤ上部に設置したバッファタンクに流入させることで固形分はタンク下部に沈殿、
排水はタンク上部より流出されます。
沈殿した固形分はスクリューコンベヤにより機外へ排出されます。
粒子径200μｍで、かさ比重2.66以上の砂を最大90％分離可能です。
